AUTOCAD 2D : Menggambar Connecting Rod

Dalam sebuah mesin piston, batang piston (bahasa Inggris:connecting rod atau conrod) menghubungkan piston ke crank atau poros engkol. Bersama dengan crank, sistem ini membentuk mekanisme sederhana yang mengubah gerak lurus/linear menjadi gerak melingkar.

Batang piston juga dapat mengubah gerak melingkar menjadi gerak linear. Dalam sejarahnya, sebelum ada pengembangan mesin, batang piston digunakan untuk hal ini terlebih dahulu.

Karena batang piston itu kaku, maka ia dapat meneruskan tarikan dan dorongan, sehingga batang pistonnya dapat merotasi crank melalui kedua bagian dari revolusi, yaitu tarikan piston dan dorongan piston. Mekanisme generasi awal, misalnya pada rantau, hanya dapat menarik. Dalam beberapa mesin 2 tak, batang pistonnya hanya digunakan untuk mendorong.

Sekarang ini, batang piston paling umum ditemukan pada mesin-mesin pembakaran dalam, seperti pada mesin mobil. Desain batang piston sekarang ini berbeda dengan batang piston zaman dahulu yang digunakan pada mesin uap dan mesin lokomotif.

Didahului menggambar lingkaran-lingkaran di bagian bawah.

1. Ketik C,
2. Klik di sebarang tempat untuk titik tengah lingkaran,
3. Ketik R,
4. Ketik 35

Klik icon Zoom Extents

1. Ketik C (klik icon Circle)
2. Klik titik tengah lingkaran R35
3. Ketik 33
4. Klik icon Circle
5. Klik titik tengah lingkaran R35
6. Ketik 30

1. Klik icon Line
2. Buat garis dari  Quadrant kiri ke Quadrant kanan pada lingkaran R35
3. Klik icon Offset
4. Ketik angka 4
5. Klik garis pada lingkaran R35
6. Geser kursor ke bawah lalu klik, sehingga terbuat garis berjarak 4 di bawahnya

Klik icon Trim lalu enter, dan lakukan pemotongan pada lingkaran dan garis yang tidak diperlukan sehingga membentuk gambar :



1. Klik icon Line
2. Klik titik tengah lingkaran R35
3. Ketikkan @152<90 enter 2x

Klik icon Zoom Extents

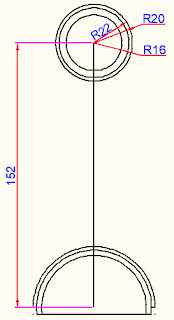

1. Klik icon Circle
2. Klik titik ujung dari garis 152 yang baru dibuat
3. Ketik 20
4. Klik icon Circle
5. Klik titik ujung dari garis 152 yang baru dibuat
6. Ketik 16
7. Klik icon Circle
8. Klik titik ujung dari garis 152 yang baru dibuat
9. Ketik 22

Klik icon Offset, ketikkan angka 11

1. Klik pada garis tengah
2. Geser kursor ke kanan lalu klik
3. Klik kembali garis tengah
4. Geser kursor ke kiri lalu klik

Klik icon Line, lalu buat garis dari Quadrant kanan ke Quadrant kiri pada lingkaran R22

Klik icon Offset, ketikkan huruf T

1. Klik pada garis tengah pada lingkaran R22 yang baru dibuat
2. Geser kursor ke titik persilangan garis 152 dengan lingkaran R20. lalu klik

Klik icon Offset, ketikkan angka 12.5

1. Klik pada garis yang baru dibuat pada lingkaran R20
2. Geser kursor ke bawah lalu klik

Klik icon Offset, ketikkan angka 75

1. Klik pada garis yang baru dibuat pada Offset 12.5
2. Geser kursor ke bawah lalu klik

 Klik icon Circle

1. Klik pada garis yang 12.5
2. Ketik angka 4
3. Klik lagi pada garis yang 12.5
4. Ketik angka 7

Klik icon Copy

1. Blok lingkaran R4 dan R7
2. Klik titik tengah lingkaran
3. Geser kursor ke bawah ke titik garis 75, lalu klik

Klik icon Line

1. Buat garis dari Quadrant lingkaran R7 atas kiri ke Quadrant lingkaran R7 bawah kiri
2. Buat juga yang sama pada bagian kanan
3. Buat garis dari Quadrant lingkaran R4 atas kiri ke Quadrant lingkaran R4 bawah kiri
4. Buat juga yang sama pada bagian kanan

Klik icon Trim, enter, lalu lakukan pemotongan-pemotongan, sehingga berbentuk seperti pada gambar di samping ini.

Klik icon Fillet

1. Ketik R

2. Ketik angka 50
3. Klik pada lingkaran R35 dan garis yang melaluinya
4. Buat lingkaran R35 sebagai pengganti lingakarn yang terpotong
5. Klik icon Fillet
6. Klik pada lingkaran R35 yang baru dan garis satunya yang melaluinya

Klik icon Trim, enter, lalu lakukan pemotongan sehingga terlihat seperti gambar di samping ini.


Klik icon Fillet

1. Ketik R
2. Ketik angka 11
3. Klik pada lingkaran R20 dan garis yang melaluinya yang sebelah kiri
4. Klik icon Fillet, lalu klik pada lingkaran R20 dan garis yang melaluinya yang sebelah kanan

Lakukan pemotongan juga pada bagian lingkaran R22, sehingga terlihat seperti gambar di samping.

Setelah dilakukan penghapusan dan penyelesaiannya gambar akan berbentuk seperti gambar di bawah ini.
